Puede definir un color y grosor de línea diferente para cada tipo de elemento a la hora de imprimir. Por ejemplo negro y más grueso para las formas, azul para las cotas auxiliares, etc.

Pulse General->Modelos->Configuración de los Modelos

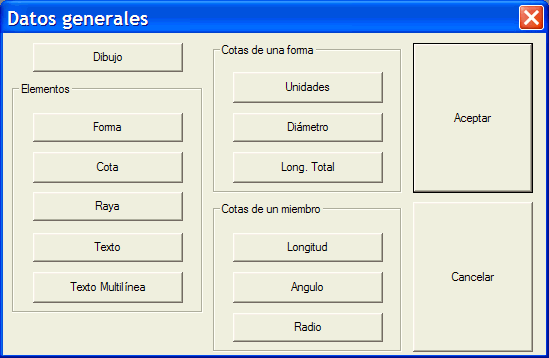

Si por ejemplo quiere que las formas se impriman en color azul, debe pulsar el botón de Forma y cambiar el atributo de color:

El 9 en Tam. Planilla es el grosor de línea para imprimir las formas en las planillas. Se puede modificar, el mínimo es 1 y el máximo 16.

El 10 en Tam. Etiqueta es el grosor de línea para imprimir las formas en las etiquetas. Se puede modificar, el mínimo es 1 y el máximo 16. Esta es la razón por la que el trazo de dibujo de las formas es un poco más grueso en etiquetas que en planillas.

Pulse Aceptar en esta ventana y en la siguiente para guardar los cambios.

El botón Cota es para los elementos de tipo Cota Auxiliar, el botón Raya para los de tipo Línea Auxiliar y el de Texto para los elementos tipo texto. Verá que que en el caso de la cota auxiliar y de la línea auxiliar el Tam. Planilla y el Tam. Etiqueta están en blanco, quiere decir que cuando se imprimen lo hacen con el grosor de trazo mínimo.

Esta es la razón por la que las formas se imprimen con un trazo más grueso que las cotas auxiliares y las línea auxiliares.

Esto es para cambiar la configuración general de todos los modelos.

Es posible configurar los colores y grosor de trazo sólo para un elemento o una cota dentro de un modelo. Para ello:

• Entre en el mantenimiento de modelos mediante General->Modelos->Mantenimiento
• Seleccione el modo Elemento o Cota, según sea el caso, mediante F2 o Dibujo->Trabajar con Elemento/Miembro/Cota
• Seleccione el elemento o cota al que quiera cambiar el color.
• Pulse Enter o Dibujo->Propiedades del objeto
• En la ventana de propiedades que aparece, cambiar el atributo de color.

Evidentemente la configuración particular de color o grosor de trazo de un modelo tiene prioridad sobre la general para todos los modelos.

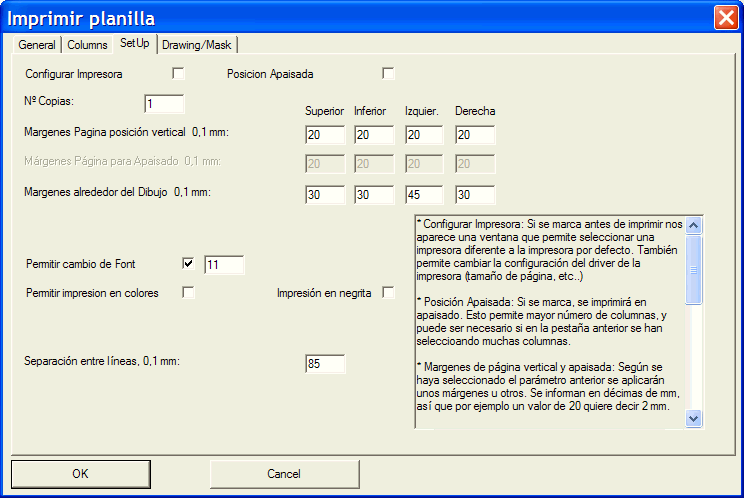

Tanto si se ha configurado el color a nivel general como particular, para que tenga efecto debe también tenerlo en cuenta a la hora de imprimir, en la ventana de impresión de planillas, en la pestaña Setup, marcando la casilla Permitir impresión en colores.
