Ganchos y Patas

Una vez acabada de crear la forma, se le puede añadir ganchos de 180º mediante una opción de menú.

El gancho se puede añadir tanto si esta en modo "Trabajar con Elemento" o "Trabajar con Miembro".

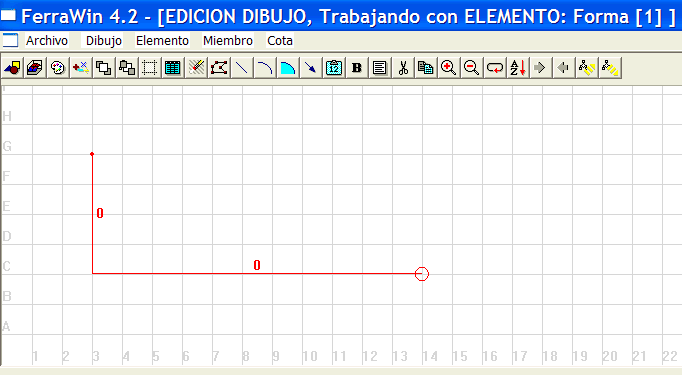

Para ello, una vez acabada de crear la forma, seleccione con el ratón su extremo inicial o final, dependiendo de donde quiera añadir el gancho. Un pequeño círculo le indica que ha sido seleccionado:

Elija Miembro->Añadir Gancho 180º.

En el título de la ventana puede leer: MARQUE EL FINAL DEL GANCHO

Pulse con el botón izquierdo del ratón donde quiera que acabe el gancho. Por ejemplo si parte de una forma como el del dibujo anterior, puede hacer click en 11-E.

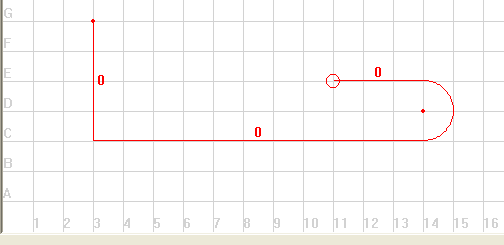

Ve que se ha dibujado un gancho:

Existe otra opción de menú relacionado, con la diferencia de que además del gancho crea una cota auxiliar:

Si elejimos esta opción de menú: Miembro->Añadir Gancho 180º con cota.

Nos aparece la siguiente ventana, en la que podemos definir las características de la cota auxiliar: si las flechas son externas o no, si se dibuja la línea, si se muestran las flechas, si esas flechas son internas o externas, etc:

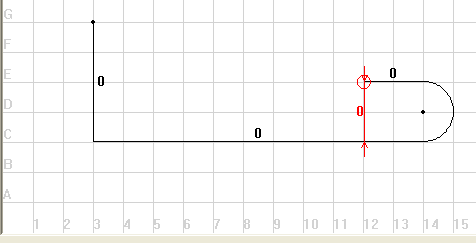

Y el resultado sería, después de marcar con el ratón sobre 11-E:

Tras crear el gancho se puede mover la cota auxiliar como se ha explicado en capítulos anteriores, en caso de que se prefiera otra posición.

Una vez creado un gancho o una pata, si se quiere que se calcule automáticamente según el diámetro de la barra y la configuración que hay establecida, se debe cambiar un parámetro.( La configuración a la que nos referimos se ha explicado en el capítulo  Sistemas de Medida, Configuración de Pesos, Ganancias, Ganchos y Patas ).

Para que se calcule según la configuración:

Pulse F2 o Dibujo->Trabajar con Elemento/Miembro/Cota hasta que "Trabajar con Cota" este incluido en el título de la ventana.

Seleccione el valor que representa la longitud del gancho haciendo click con el botón izquierdo sobre 13-E.

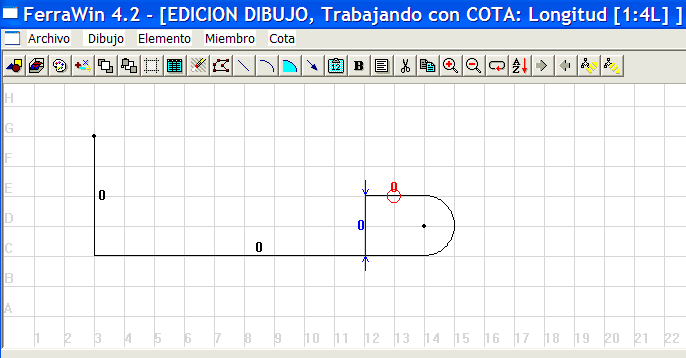

Esta cota se pondrá de rojo:

9;

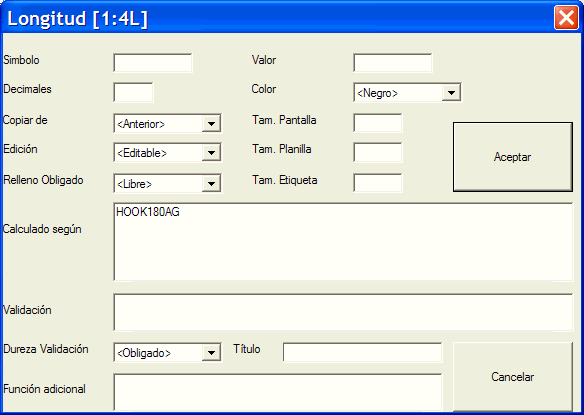

Pulse Enter o la opción de menú Dibujo->Propiedades del Objeto para sacar la ventana de propiedades y teclee HOOK180AG &#:

9;

Pulse aceptar.

Recuerde que para que esto funcione y este gancho sea calculado automáticamente cuando se está introduciendo la planilla, debe informar los valores para patas y ganchos según se explica en el capítulo Sistemas de Medida, Configuración de Pesos, Ganancias, Ganchos y Patas.

Así como en esta cota se ha tecleado HOOK180AG, hay otras palabras clave dependiendo del tipo de gancho o pata:

Si imprimimos un listado de modelos (General->Modelos-Imprimir modelos) veremos que en la mayoría de los casos a los ganchos y patas se les asocia las letras A para el gancho/pata inicial y G para el gancho/pata final, aunque no siempre que se utilizan las letra A y G se trata de ganchos o patas.

Una manera de aprender es ver cuales son las palabras clave que estan ya introducidas en muchas cotas de la colección inicial de modelos.

También se pueden calcular automáticamente las cotas auxiliares de los ganchos. Para ello hay que asociarles una de las siguientes palabaras clave en la ventana de propiedades:
