Arcos
Elija General->Modelos->Mantenimiento.
Teclee código de modelo 2005 y pulse Aceptar.
Está en la ventana de edición de modelos. Elija la opción de menú Elemento->Crear Forma.
El puntero del ratón ha cambiado su forma a + y en el título de la ventana se puede leeer: MARQUE EL COMIENZO DE LA NUEVA FORMA.
Vamos a nombrar posiciones de cuadrícula.
Haga click con el botón izquierdo del ratón en el punto de la cuadrícula 2-G (aproximadamente)
Un pequeño punto rojo ha aparecido y en el título de la ventana puede leer:
MARQUE EL FINAL DE LA LINEA.
Haga click con el botón derecho del ratón en el punto de la cuadrícula 2-C (aproximadamente).
Una línea roja se ha dibujado entre ambos puntos y en el título de la ventana se puede leer:
MARQUE EL FINAL DE LA LINEA.
Haga click con el botón derecho del ratón en el punto de la cuadrícula 10-C (aproximadamente).
Una línea roja se ha dibujado entre ambos puntos y en el título de la ventana se puede leer:
MARQUE EL FINAL DE LA LINEA.
Elija Miembro->Añadir Arco, sentido negativo del reloj or pulse la tecla "P".
En el título de la ventana puede leer: MARQUE EL CENTRO DEL ARCO.
Haga click con el botón derecho del ratón en el punto de la cuadrícula 10-E (aproximadamente).
Un punto rojo ha aparecido en 10-E y en el título de la ventana se puede leer:
MARQUE EL FIN DEL ARCO.
Haga click con el botón derecho del ratón en el punto de la cuadrícula 10-G (aproximadamente).
Se ha dibujado un arco y en el título de la ventana se puede leer:
MARQUE EL FINAL DE LA LINEA.

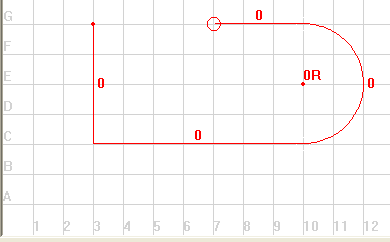

Haga click con el botón derecho del ratón en el punto de la cuadrícula 7-G (aproximadamente).
Una línea roja se ha dibujado entre ambos puntos y en el título de la ventana se puede leer:
MARQUE EL FINAL DE LA LINEA.
Pulse Escape para terminar de dibujar la figura.
Elija la opción de menú Archivo->Salir
Responda SI a la pregunta ¿ Quiere salvar cambios al modelo 2005 ?
Vamos a crear otro modelo.
Elija General->Modelos->Mantenimiento.
Teclee código de modelo 2007 y pulse Aceptar.
Está en la ventana de edición de modelos. Elija la opción de menú Elemento->Crear Forma.
El puntero del ratón ha cambiado su forma a + y en el título de la ventana se puede leeer: MARQUE EL COMIENZO DE LA NUEVA FORMA.
Vamos a nombrar posiciones de cuadrícula.
Haga click con el botón izquierdo del ratón en el punto de la cuadrícula 5-F (aproximadamente)
Un pequeño punto rojo ha aparecido y en el título de la ventana puede leer:
MARQUE EL FINAL DE LA LINEA.
Elija Miembro->Añadir Arco, sentido pos. del reloj or pulse la tecla "O".
En el título de la ventana puede leer: MARQUE EL CENTRO DEL ARCO.
Haga click con el botón derecho del ratón en el punto de la cuadrícula 10-F.
Un punto rojo ha aparecido en 10-F y en el título de la ventana se puede leer:
MARQUE EL FIN DEL ARCO.

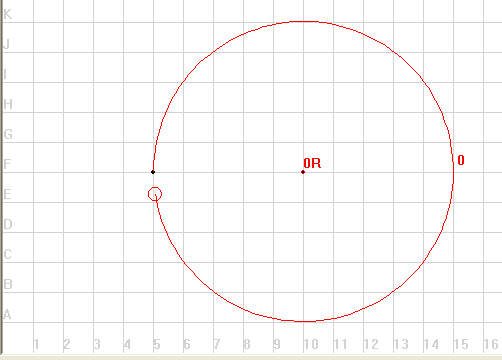

Haga click con el botón IZQUIERDO del ratón ligeramente por debajo del 5-F. Debe ser con el izquierdo para que nos respete esa separación que queremos dejar respecto al punto de inicio que habíamos marcado en 5-F.
Se ha dibujado un arco y en el título de la ventana se puede leer:
MARQUE EL FINAL DE LA LINEA.

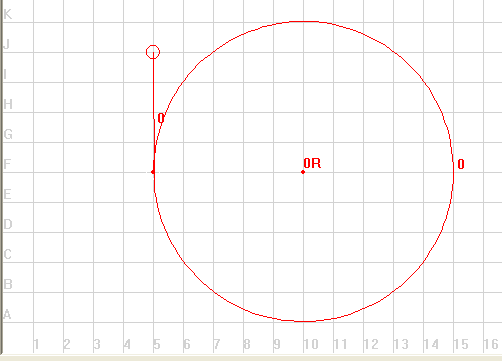

Haga click con el botón izquierdo del ratón en el punto de la cuadrícula 5-J.
Una línea roja se ha dibujado entre ambos puntos y en el título de la ventana se puede leer:
MARQUE EL FINAL DE LA LINEA.
Pulse Escape para terminar de dibujar la figura.
Elija la opción de menú Archivo->Salir
Responda SI a la pregunta ¿ Quiere salvar cambios al modelo 2005 ?
En próximos capítulos explicaremos como funcionan los campos calculados, para hacer por ejemplo que se calcule el perímetro en función del radio.
